Молниезащита


Важным вопросом электробезопасности является защита от удара молний, или молниезащита.

Молния – это особый вид прохождения электрического тока через огромные воздушные промежутки, источник которого – атмосферный заряд, накопленный грозовым облаком.

Различают три типа воздействия тока молнии: прямой удар, вторичное воздействие заряда молнии и занос высоких потенциалов (напряжения) в здания. При прямом разряде молнии в здание или сооружение может произойти его механическое или термическое разрушение. Последнее проявляется в виде плавления или даже испарения материалов конструкции. Вторичное воздействие разряда молнии заключается в наведении в замкнутых токопроводящих контурах (трубопроводах, электропроводках и др.), расположенных внутри зданий, электрических токов. Эти токи могут вызвать искрение или нагрев металлических конструкций, что может стать причиной возникновения пожара или взрыва в помещениях, где используются горючие или взрывоопасные вещества. К этим же последствиям может привести и занос высоких потенциалов (напряжения) по любым металлоконструкциям, находящимся внутри зданий и сооружений под действием молнии.

Для защиты от действия молнии устраивают молниеотводы (громоотводы). Это заземленные металлические конструкции, которые воспринимают удар молнии и отводят ее ток в землю. Различают стержневые и тросовые молниеотводы. Их защитное действие основано на свойстве молний поражать наиболее высокие и хорошо заземленные металлические конструкции.

Молниеотводы характеризуются зоной защиты, которая определяется как часть пространства, защищенного от удара молнии с определенной степенью надежности. В зависимости от степени надежности зоны защиты могут быть двух типов – А и Б. Тип зоны защиты выбирают в зависимости от ожидаемого количества поражений молнией зданий и сооружений в год (N). Если величина N > 1, то принимают зону защиты типа А (степень надежности защиты в этом случае составляет не менее 99,5%). При N ? 1 принимают зону защиты типа В (степень надежности этой защиты – 95% и выше).

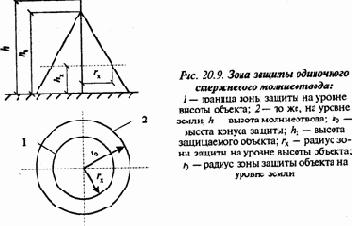

Рассмотрим, какую зону защиты образует стержневой отдельно стоящий молниеотвод (рис. 20.9).

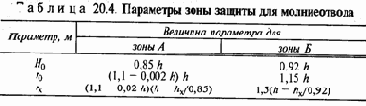

Как следует из рисунка, зона защиты для данного молниеотвода представляет собой конус высотой h0 с радиусом основания на земле r0. Обычно высота молниеотвода (h) не превышает 150 м. Остальные размеры зоны в зависимости от величины (h, м) следующие (табл. 20.4):



Существуют также зависимости, позволяющие, задаваясь размерами защищаемого объекта (hx

и rx), определить величину h. Эта зависимость для зоны Б имеет вид:

                     (20,19)

Для молниеотводов других типов зависимости иные.
