Безопасность работы оборудования под давлением выше атмосферного


При осуществлении различных технологических процессов, проведении ремонтных работ, в быту и т.д. широко распространены различные системы повышенного давления, к которым относится следующее оборудование: трубопроводы, баллоны и емкости для хранения или перевозки сжатых, сжиженных и растворенных газов, паровые и водяные котлы, газгольдеры и др. Основной характеристикой этого оборудования является то, что давление газа или жидкости в нем превышает атмосферное. Это оборудование принято называть сосудами, работающими под давлением.

Основное требование к этим сосудам – соблюдение их герметичности

на протяжении всего периода эксплуатации. Герметичность – это непроницаемость жидкостями и газами стенок и соединений, ограничивающих внутренние объемы сосудов, работающих под давлением. Кроме этих сосудов требования по герметичности обязательны и для вакуумных установок и оборудования1.

1 Вакуумным называют оборудование, в котором различные технологические процессы протекают в среде разреженных газов. С физической точки зрения к разреженным относятся газы, находящиеся при столь малых давлениях, что средняя длина свободного пробега их молекул соизмерима с линейными размерами того оборудования, в котором эти газы находятся.

Любые сосуды, работающие под давлением, всегда представляют собой потенциальную опасность, которая при определенных условиях может трансформироваться в явную форму и повлечь тяжелые последствия. Разгерметизация (потеря герметичности) сосудов, работающих под давлением, достаточно часто сопровождается возникновением двух групп опасностей.

Первая из них связана с взрывом сосуда или установки, работающей под давлением. Взрывом называют быстропротекающий процесс физических и химических превращений веществ, сопровождающийся освобождением большого количества энергии в ограниченном объеме, в результате которого в окружающем пространстве образуется и распространяется ударная волна1, способная создать угрозу жизни и здоровью людей. При взрыве может произойти разрушение здания, в котором расположены сосуды, работающие под давлением, или его частей, а также травмирование персонала разлетающимися осколками оборудования.


1 Ударной волной называется распространение в газообразной, жидкой или твердой среде поверхности, на которой происходит скачкообразное повышение давления, сопровождающееся изменением плотности, температуры и скорости движения среды. Эта поверхность называется поверхностью взрыва или скачком уплотнения.
Вторая группа опасностей зависит от свойств веществ, находящихся в оборудовании, работающем под давлением. Так, обслуживающий персонал может получить термические ожоги, если в разгерметизировавшейся установке находились вещества с высокой или низкой температурой. Если в сосуде находились агрессивные вещества, то работающие могут получить химические ожоги; кроме того, при этом возникает опасность отравления персонала. Радиационная опасность возникает при разгерметизации установок, содержащих различные радиоактивные вещества. Таким образом, для обеспечения безопасности персонала, обслуживающего сосуды под давлением, весьма важно, чтобы эксплуатируемое оборудование сохраняло герметичность.
Рассмотрим основные виды сосудов и аппаратов, работающих под давлением.
Трубопроводы – это устройства для транспортировки жидкостей и газов. По существующему ГОСТу 14202-69 все жидкости и газы; транспортируемые по ним, разбиты на десять групп. Для определения вида вещества, транспортируемого по трубопроводам, их окрашивают в соответствующие цвета (опознавательная окраска):
Вода                                                           – зеленый
Пар                                                             – красный


Воздух                                                       – синий
Газы горючие и негорючие                    – желтый
Кислоты                                                    – оранжевый
Щелочи                                                     – фиолетовый
Жидкости горючие и негорючие           – коричневый
Прочие вещества                                      – серый
Кроме опознавательной окраски на трубопроводы наносят краской предупредительные (сигнальные) цветные кольца:


Цвет наносимого       Транспортируемые вещества на трубопровод кольца
Красный         – Взрывоопасные, огнеопасные, легковоспламеняющиеся
Зеленый         – Безопасные или нейтральные
Желтый          – Токсичные или иной вид опасности, например глубокий вакуум, высокое
   давление, наличие радиации

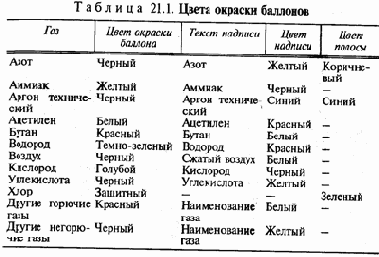

Количество сигнальных колец определяет степень опасности. Баллоны – это сосуды для транспортировки и хранения сжатых и растворенных газов. Различают (согласно ГОСТу 949-73) баллоны малой (0,4–12 л), средней (20–50 л) и большой (80– 500 л) вместимости. В зависимости от содержащихся газов баллоны окрашивают в соответствующие сигнальные цвета, а также на их поверхность наносят надпись, указывающую вид газа, а в ряде случаев – отличительные полосы (табл. 21.1).
В верхней части каждого стального баллона выбиты следующие данные: товарный знак предприятия-изготовителя; дата (месяц и год) изготовления (последнего испытания) и год следующего испытания; вид термообработки материала баллона; рабочее и пробное гидравлическое давление, МПа; емкость баллона, л; масса баллона, кг; клеймо ОТК; обозначение действующего стандарта.
Криогенные сосуды
предназначены для хранения и транспортировки различных сжиженных газов: воздуха, кислорода, аргона и др. В соответствии с ГОСТом 16024-79 Е их выпускают шести типоразмеров; 6; 3; 10; 16; 25 и 40 л. Эти сосуды маркируются следующим образом: например СК-40 – сосуд криогенный емкостью 40 л. Снаружи их окрашивают серебристой или белой эмалью и посередине наносят отличительную полосу с названием сжиженного газа, находящегося в сосуде. Кроме рассмотренных сосудов для хранения больших количеств сжиженных газов используют стационарные резервуары (объемом до 500 тыс. л и более), а для их перевозки – транспортные сосуды (цистерны), имеющие объем до 35 тыс. л.
Газгольдеры
предназначены для хранения и выдачи больших количеств сжатых газов, отделения от них механических примесей и других целей. Различают газгольдеры высокого и низкого давления. В первых из них сжатый газ находится по одним из следующих давлений: менее 25; 32 и 40 МПа.


Газгольдеры низкого давления рассчитаны на большой объем хранимых газов: 105-3?107 л.

Кроме рассмотренных герметичных устройств и установок применяют также автоклавы1, компрессоры2, котлы.
1 Автоклавы – герметичные установки, предназначенные для проведения различных тепловых и химических процессов под повышенным давлением.
2 Компрессоры – устройства для получения сжатого воздуха давлением свыше 3?105 Па.
В нашей стране обеспечение безопасности работы герметичных устройств регламентируется нормативным документом:
«Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов» и др.
Рассмотрим теперь основные причины, приводящие к разгерметизации сосудов, работающих под давлением. Их принято делить на эксплуатационные и технологические.
Первой эксплуатационной причиной разгерметизации является образование взрывоопасных смесей,
состоящих из горючих газов, паров или жидкостей и окислителя. Примером таких смесей могут служить ацетилен и кислород, водород и кислород, пары этилового спирта и кислород и др.
Взрывоопасные смеси «горючее–окислитель» могут возгораться и взрываться, если имеется инициатор (источник) зажигания, в качестве которого может выступить электрическая искра (например, возникающая в результате накопления статического электричества), искры от газо- и электросварки, искры, возникающие от удара стальных предметов, нагретые тела и др. Существует также ряд самовоспламеняющихся систем, для которых не требуется инициатор зажигания. Примером таких систем могут служить натрий или калий, которые при нормальной температуре взрываются при соприкоановении с хлороформом.
Для предотвращения взрывов следует исключать возможность образования систем «горючее–окислитель», предотвращать инициирование горения, а также обеспечивать локализацию очага горения.
Исключить образование  взрывоопасных смесей в системе «горючее–окислитель» можно следующими путями. Во-первых, максимально ограничивать концентрацию горючего вещества в смеси с окислителем, чтобы в этой системе не образовывалась взрывоопасная смесь.


Во-вторых, рекомендуется добавлять к взрывоопасным смесям «горючее-окислитель» инертные компоненты, называемые флегматизаторами. Примером таких веществ могут служить азот и углекислый газ. Эти вещества не участвуют в реакции горения и способны ее тормозить.
Для того чтобы предотвратить инициирование процесса горения, необходимо нейтрализовать источники зажигания. Это достигается заземлением оборудования для исключения возможности накапливания статического электричества, применением безискрового (не дающего искр в процессе эксплуатации) инструмента и другими мероприятиями.
Локализацию очага горения применяют, если существует вероятность образования взрывоопасной смеси и имеется инициатор зажигания. В этом случае используют огневзрывопреградители, которые ограничивают очаг горения в пределах определенного аппарата или газопровода, способного выдержать последствия горения. Передача горящей смеси в другие аппараты, таким образом, исключается.
Вторая эксплуатационная причина разгерметизации установок и аппаратов, работающих под давлением, – это так называемые побочные процессы, протекающие в них и приводящие к постепенному изменению и разрушению конструкционных материалов, из которых эти установки изготовлены. Примерами таких процессов могут служить коррозия стенок аппаратов, образование накипи на стенках котлов, уменьшение прочностных свойств материалов установок и др. Для того чтобы исключить влияние побочных процессов, необходимо своевременно и качественно проводить профилактические и ремонтные работы сосудов, работающих по давлением, а также правильно их эксплуатировать.
Технологические причины разгерметизации – это различные дефекты (трещины, вмятины, дефекты сварки и др.), возникшие при изготовлении, хранении и транспортировке сосудов, работающих под давлением.
Для своевременного обнаружения этих дефектов применяют различные методы контроля: внешний осмотр сосудов и аппаратов, работающих под давлением, неразрушающие методы контроля (люминесцентные, ультразвуковые и рентгеновские методы), гидравлические испытания сосудов, механические испытания материалов, из которых изготовлены сосуды, и др.


Меры безопасности при эксплуатации газовых баллонов:
§      газовые баллоны необходимо хранить в вертикальном положении в проветриваемом помещении или под навесами. Их следует защищать от действия прямых солнечных лучей и осадков. Баллоны не должны храниться на расстоянии менее 1 м от радиаторов отопления и ближе 5 м от открытого огня;
§      нельзя переносить баллоны на плечах или руками в обхват;
§      эксплуатировать можно только исправные баллоны. Их надо устанавливать вертикально на месте проведения работ и надежно закреплять для предохранения от падения. Установленный баллон должен быть надежно защищен от воздействия открытого огня, теплового излучения и прямых солнечных лучей.
Контрольные вопросы
1.      Дайте определение понятия «сосуд, работающий под давлением».
2.      Какие виды сосудов, работающих под давлением, вы знаете?
3.      Что такое сигнальная окраска трубопроводов?
4.      Перечислите цвета окраски баллонов.
5.      Каковы основные условия безопасной эксплуатации сосудов, работающих под давлением?
6.      Как необходимо хранить и транспортировать сосуды, работающие под давлением?
